2025年5月，杭州鎵仁半導體有限公司（以下簡稱鎵仁半導體）在氧化鎵大尺寸晶體生長與襯底加工技術方面取得突破性進展，基于自主研發的氧化鎵專用晶體生長設備，使用垂直布里奇曼（VB）法制備出100毫米(010)面氧化鎵單晶襯底，該成果屬國際上首次報道。

此前，鎵仁半導體采用垂直布里奇曼（VB）法成功生長出了100毫米氧化鎵單晶，經過工藝迭代優化，成功實現了100毫米(010)面氧化鎵單晶襯底的制備，同時開展了表征測試。測試結果顯示：襯底內無孿晶，單晶襯底 XRD搖擺曲線 半高寬(FWHM) 小于50 arcsec，襯底表面粗糙度（RMS）小于 0.1 nm，質量達到國際先進水平。

【圖1】 鎵仁半導體VB法

100毫米(010)面氧化鎵單晶襯底

【圖2】 鎵仁半導體VB法

100毫米(010)面氧化鎵單晶襯底偏光照片

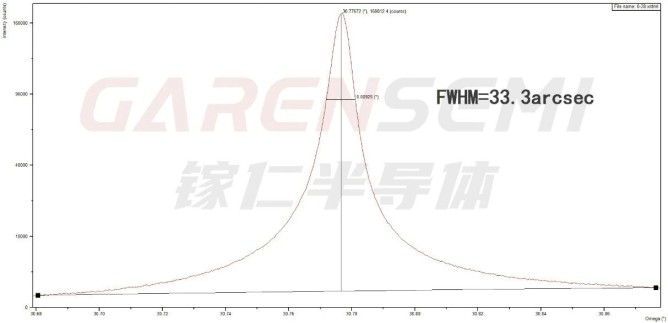

【圖3】 鎵仁半導體VB法

100毫米(010)面氧化鎵單晶襯底XRD數據

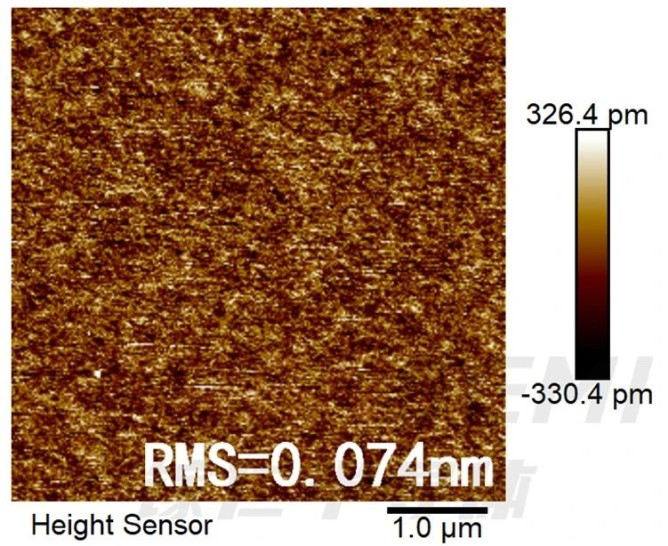

【圖4】 鎵仁半導體VB法

100毫米(010)面氧化鎵單晶襯底AFM數據

01

氧化鎵因何成為超寬禁帶半導體的新方向？

近年來，隨著新能源、光伏發電、雷達探測、5G移動通信等領域的高速發展，以氧化鎵為代表的超寬禁帶半導體材料開始引起各界的廣泛關注與重視。氧化鎵相比于其他化合物半導體具有獨特的優勢，以目前廣泛使用的氮化鎵為例進行對比。

1.氧化鎵具有更高的工作電壓和功率：氧化鎵單晶禁帶寬度約為4.8eV，擊穿電場強度約為8MV/cm，遠大于氮化鎵(3.4eV，3.3MV/cm)，制作的功率器件具有更高的工作電壓、功率。

2.氧化鎵器件具有更低的能量損耗：氧化鎵的巴利加優值約為3444，大約是氮化鎵的4倍，這使得使用氧化鎵研制的器件將具有更小的導通電阻和更高的功率轉換效率。

3.氧化鎵能同時滿足高頻率與高功率的要求：氧化鎵約翰遜優值大(2844)，較氮化鎵（1089）更有優勢，同時滿足高頻率與高功率的要求，在射頻領域前景廣闊。

4.氧化鎵具有優異的紫外光電性能：氧化鎵單晶紫外截止邊波長約為260nm，相比于氮化鎵（約365nm）更短，且紫外波段的透過率受載流子濃度影響小，在制備深紫外光電器件方面優勢明顯。

5.氧化鎵具有更強的熱穩定性與化學穩定性：氧化鎵相比氮化鎵更耐高溫，在極端環境下的穩定性更佳，在制作高壓功率器件、射頻器件、深紫外光電器件等方面具有明顯優勢。

02

選取(010)面進行氧化鎵生長有哪些優勢？

在氧化鎵單晶襯底常見的主流晶面中，（010）襯底在物理特性和外延方面具有出色的表現：

1.（010）襯底熱導率最高，有利于提升功率器件性能；

2.（010）襯底具有較快的外延生長速率，外延匹配度好，是外延優選晶面。

目前，鎵仁半導體已推出晶圓級(010)氧化鎵單晶襯底產品，該產品面向科研市場，滿足科研領域?qū)?010)襯底的需求，促進業內產學研協同合作。

03

為何采用 VB法進行氧化鎵單晶生長？

VB法在氧化鎵單晶生長方面具有顯著優勢，正成為行業的新寵，國內外氧化鎵襯底制造商均已開始著手布局。

優勢1：VB法適用于生長軸向平行于[010]晶向的氧化鎵單晶，有利于加工出大尺寸（010）面單晶襯底。

優勢2：VB法不使用貴金屬銥坩堝，無需考慮坩堝的氧化損耗，與常見使用銥坩堝的生長方法相比，成本大幅降低。

優勢3：VB法可采用空氣氣氛生長單晶，能夠有效抑制氧化鎵的高溫分解，減少因坩堝腐蝕晶體中的夾雜物等缺陷，提升晶體質量。

優勢4：VB法溫度梯度小，因晶體熱應力誘生的位錯數量少，晶體質量高。

優勢5：VB法晶體在坩堝內生長，晶體直徑即坩堝直徑，因此無需控制晶體直徑，技術難度低且穩定性高，易實現自動化控制。

04

VB法生長氧化鎵采用何種設備？

2024年9月，鎵仁半導體推出了首臺自研氧化鎵專用晶體生長設備，不僅能夠滿足氧化鎵生長對高溫和高氧環境的需求，而且能夠進行全自動化晶體生長，減少了人工干預，顯著提高了生產效率和晶體質量。

該設備通過工藝控制可獲得多種不同晶面的大尺寸單晶，且支持向更大尺寸單晶的升級，滿足高校、科研院所、企業客戶對氧化鎵晶體生長的科研、生產等各項需求。該型氧化鎵VB法長晶設備及其工藝包已全面開放。
