正交線偏振光在日常生活、工業生產、基礎科研等領域有重要作用。但是，傳統產生正交線偏光的方法很難同時滿足低成本與易于集成的需求。因此，研發一種可直接輻射正交線偏振光的小尺寸、低功耗的光電器件，將有助于降低正交線偏振光的使用門檻，拓寬應用范圍。針對這一需求，近日廈門大學張保平教授團隊在Nanophotonics發表最新文章，演示了一種可同步輻射正交線偏振綠光的半極性InGaN基MCLED（Micro-Cavity Light Emitting Device）。在兩個正交方向上，器件的電致發光光譜的偏振度接近100%。并且，通過調控微腔的長度，可選擇性地獲得單模光譜和多模光譜器件。

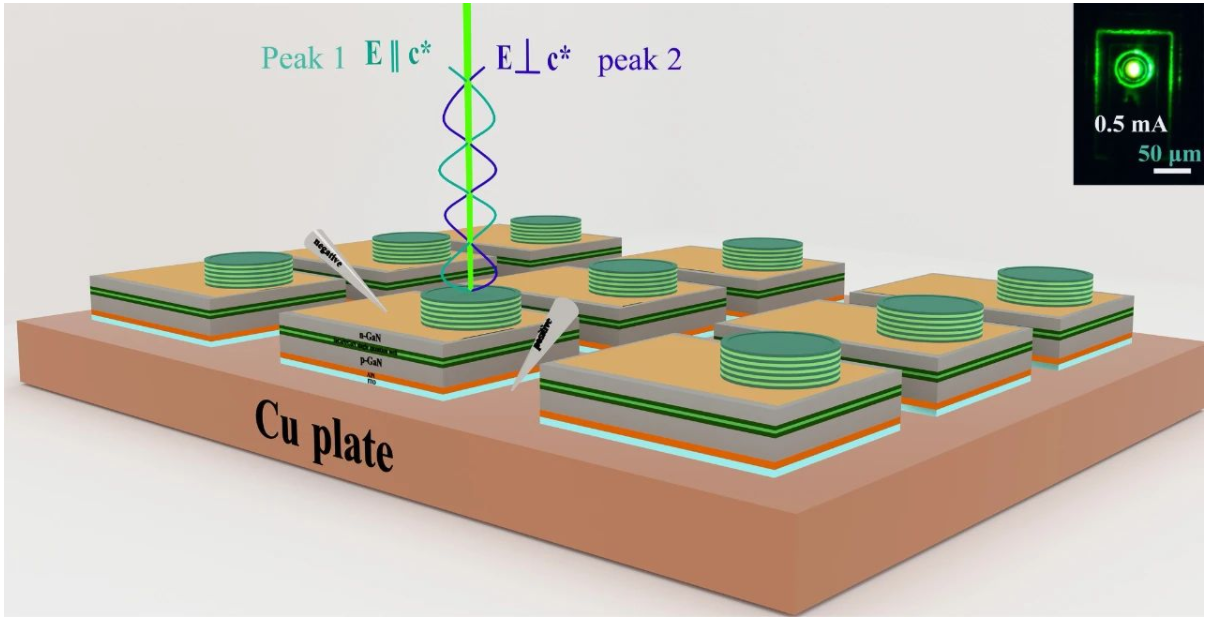

圖1 MCLED同步輻射正交線偏振光示意圖。插圖是，在0.5 mA注入電流下，單個MCLED的發光圖片。

2. 研究背景

正交線偏振光是指兩束電場矢量相互垂直的光。首先，在通信領域，采用偏振復用對正交線偏振光進行調制，可提高通信帶寬和傳輸速率。其次，通過使用兩束正交線偏振光，可以觀察和分析材料的晶體結構、光學特性等，獲得更為豐富的物理內容。再次，利用正交偏振光的相位差，可測量光學薄膜的質量和性能，應用于反射鏡、透射鏡、濾光片等光學元件的檢測與表征。目前，以傳統方式獲取正交線偏振光的主要方法有兩種。一是采用一對狹縫相互垂直的偏振片過濾非偏振光源，得到正交線偏振光。另一種是使用由氦氖激光器、雙折射晶體（石英晶體）、以及特定磁場組成的塞曼雙頻激光器。近些年來，研究人員嘗試采用微納超表面，雙折射晶體等方式產生、調控正交線偏振光。雖然取得了一些顯著的成果，但是大多數微納超表面，雙折射晶體材料本身不發光。上述方案都降低了非偏振光源的利用率，且不易集成。因此，實現能直接輻射正交偏振光的小體積、低功耗的光電器件具有十分重要的應用價值。經研究發現，利用半極性(202_1) InGaN量子阱制備的LED可輻射線偏振光。但是由于兩個方向的自發輻射光譜較寬，致使其自發輻射光譜相互重合，且偏振度僅約為30%。本團隊提出，可通過諧振腔效應來縮窄器件自發輻射光譜的半峰寬，提高光的顏色純度，從而徹底分離正交方向上的兩個自發輻射光譜，提高光譜模式的偏振度。因此，團隊采用相對成熟的半導體器件制備工藝，制備出了具有由雙介質DBR反射鏡形成的微腔半極性LED，即MCLED。這項研究有望在降低正交線偏振光的產生成本方面做出貢獻，進一步推動正交線偏振光在各個領域的應用。

3. 創新研究

如圖2展示了半極性外延片的結構和其自身固有的PL偏振光譜。在本次研究中，團隊通過對半極性InGaN量子阱外延片的光致發光(PL)性能進行測試，發現其PL偏振度接近40%。這種偏振性主要是由于半極性面量子阱本身價帶結構的各向異性，以及條狀圖形化襯底產生的非平衡應力導致價帶結構分裂。電場偏振方向沿[101_4_]的自發輻射光主要來自電子與重空穴的復合，具有相對較長的波長和更強的強度；電場偏振方向沿[12—10]的自發輻射光主要來自電子與輕空穴的復合，具有較短的中心波長和較弱的強度。

圖2 外延片結構示意圖和PL偏振光譜。

團隊利用半極性外延片制備了具有雙介質膜DBR反射鏡結構的MCLED，如圖3所示。圖4展示了器件的電致發光（EL）光譜，顯示可同步輻射正交線偏振光。此外，正交方向上的兩組光譜相互分離，對單一方向而言，光譜的偏振度接近100%。通過調控器件諧振腔的長度，可實現單模和多模發光，這為器件在光通信領域的應用提供了新的方向和可能性。器件可同步輻射正交偏振光的原因主要歸因于兩個方面：一方面是半極性面價帶結構各向異性導致自發輻射產生偏振性質，并且條狀圖形化襯底對量子阱產生非平衡雙軸應力，加劇了價帶結構中重空穴帶和輕空穴帶的分離，進一步增強了自發輻射的偏振性質；另一方面，則是半極性外延片具有雙折射性。這就意味著在諧振腔內不同偏振光具有不同的光學腔長，進而有不同的模式分布。進一步的模擬實驗表明，不同折射率條件下，諧振腔內正交方向上反射譜的分布與EL光譜分布基本吻合，從而證實了上述結論。這些發現為制備更加高效、可控的同步輻射正交線偏振MCLED器件提供實驗依據。

圖3 MCLED器件結構示意圖

圖4 a展示了不同方向上器件EL光譜。b是圖a中peak1, peak2的積分強度分布圖。c, d展示了不同腔長器件輻射的單模和多模光譜圖。e展示了正交方向上諧振腔內反射譜和EL譜。

4. 應用與展望

研究團隊成功演示了一種小尺寸、低功耗、能夠同步輻射正交線偏振綠光的MCLED，這為制備其他顏色的同步輻射正交線偏振MCLED器件提供了理論依據和實驗基礎。通過采用類似的器件結構和半極性面量子阱，并通過調控量子阱中In、Al組分，可以制備可輻射正交線偏振紅光、藍光和紫外光的MCLED器件，這將在光電子學、信息技術等領域有著廣泛的應用前景。該研究成果以“Orthogonally and linearly polarized green emission from a semipolar InGaN based microcavity”為題在線發表在Nanophotonics。上述工作由電子科學與技術學院張保平教授課題組獨立完成。第一作者為電子學院2020級博士生歐偉，通訊作者為電子科學與技術學院梅洋助理教授，張保平教授。電子科學與技術學院博士生王玉坤，楊濤等也參與了該工作。課題組長期進行GaN基發光器件如諧振腔LED (MCLED)、micro-LED、以及VCSEL研究，目前已成功實現藍紫光、藍光、綠光器件的電注入VCSEL，并且在國際上首次實現了深紫外波段（UVC）VCSEL的光泵浦激射。該項工作得到了國家自然科學基金以及國家重點研發計劃項目的資助。

來源：廈門大學電子與科學技術學院
