當前,SiC襯底供應開始嚴重不足, 但是過去兩年間SiC領域企業動作頻頻并不平靜,其中,數個關鍵公司和Cree/其他簽署了長期供貨協議。2018年On Semi會自研襯底,2018年11月Infineon收購了具有襯底制造技術的Siltectra,2019年2月,ST收購了Norstel 55%的股權,2019年5月,Cree宣布在未來5年投資10億美元,擴展襯底生產產能,其他襯底供應商也在擴產;2020年8月,II-VI宣布收購Ascatron(SIC 外延晶片及器件)和INNOVion(世界最大離子注入服務供應商);2021年春,Cree宣布8“SIC襯底進展順利;2021年4月15日,II-VI 宣布在福州增加SIC襯底產能……
從應用上來看,特斯拉開始引入SiC MOSEFT到主驅上并迅速量產,并被市場廣泛接受;國產新能源車開始引入SiCMOSFET 到主驅上,反應良好; SiC襯底開始降價;SiC 市場從以二極管為主逐漸過渡到以MOSFET為主(國際市場)……
近日,2021功率半導體與車用LED技術創新應用論壇在上海舉行。本屆論壇由半導體產業網和勵展博覽集團共同主辦,并得到第三代半導體產業技術創新戰略聯盟、國家半導體照明工程研發及產業聯盟的指導。

會上,廣東芯聚能半導體有限公司總裁周曉陽帶來了“碳化硅功率模塊在新能源汽車中的應用”的主題報告,分享了最新發展趨勢,相關封裝設計優化思路及工藝挑戰等。
Cree供應全球40%的SiC wafer,國際領先大廠采用不同的發展戰略,比如Cree垂直整合,控制襯底價格及產品開發,過度到8吋的時間以到達器件級別的價格競爭力;羅姆垂直整合,向8吋過度,追求性價比,2009收購SiCrystal;IGBT 12” 和SIC雙輪發展,封裝有規模價格優勢,2018年收購Siltectra。




報告指出,SiC 芯片的特性對新型器件封裝提出了新的要求和挑戰,SiC模塊封裝材料面臨著要適應>175℃ 應用溫度材料;高導熱材料;高耐壓絕緣材料;高溫可靠性材料的挑戰。
SiC模塊封裝工藝也面臨著應用環境挑戰、嚴苛的可靠性要求挑戰、 質量成本挑戰、新工藝檢測方法挑戰、標準規范性挑戰等。
SiC模塊封裝設計面臨著成本挑戰,SIC晶圓和襯底國內較少、芯片價格高、封裝研發成本較高。技術儲備則涉及過去主要以代工為主、封裝研發設計積累不深、科研體系與產業銜接起步階段等挑戰。軟件支持方面,當前主流CAE軟件國外為主,成本較高,技術支持和經驗積累較薄弱。
全球SiC產業化剛剛開始,國內產業起步雖晚,但推動力度大進度快,封裝技術瓶頸和差距依然具備追趕并進的機會。

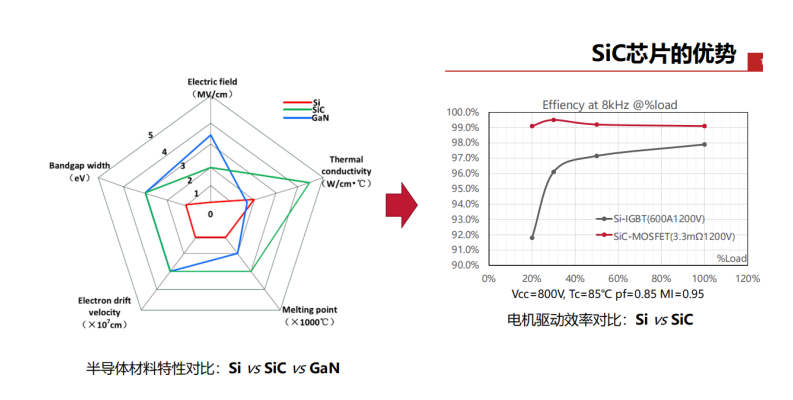

對于SiC模塊在電驅上的應用,報告指出與IGBT相比,在中小電流下,SiC MOS的導通損耗更低;SiC MOS的 開關損耗也低,反向恢復電流非常小,在極限工況下開關損耗相比IGBT低60%;在更適合城市的輕載工況下,SiC MOS損耗性能優勢明顯,因此逆變器應用SiC MOS體現在效率Map上就是高效區面積比較大。
相比于傳統功率器件,SiC器件在測試和應用時需要關注幾點: 1.大功率模塊采用多芯片并聯;相比IGBT,SiC MOSFET的器件電氣參數具有更大分散性,在模塊并聯配置時需要更準確的分組設置和測試方法;2.柵極開啟電壓Vth需要通過預測試實現準確可重復測量;3.雙脈沖測試系統雜散電感對SiC器件波形影響更大,導致讀值異常;4.SiC器件在大電流關斷時di/dt高,模塊會承受較大的電壓應力,電壓尖峰容易超過安全工作區。
最后,周曉陽總裁透露了公司自主開發SiC 車載主驅模塊進展。2020年8月完成設計定型1200V/750V多個版本;2021年3月完成了B樣試制,采用高溫高壓銀燒結技術,已經通過主機廠性能測試與驗證。預計2021年6月達到SOP狀態,2021Q4產能目標>10萬塊/年。
